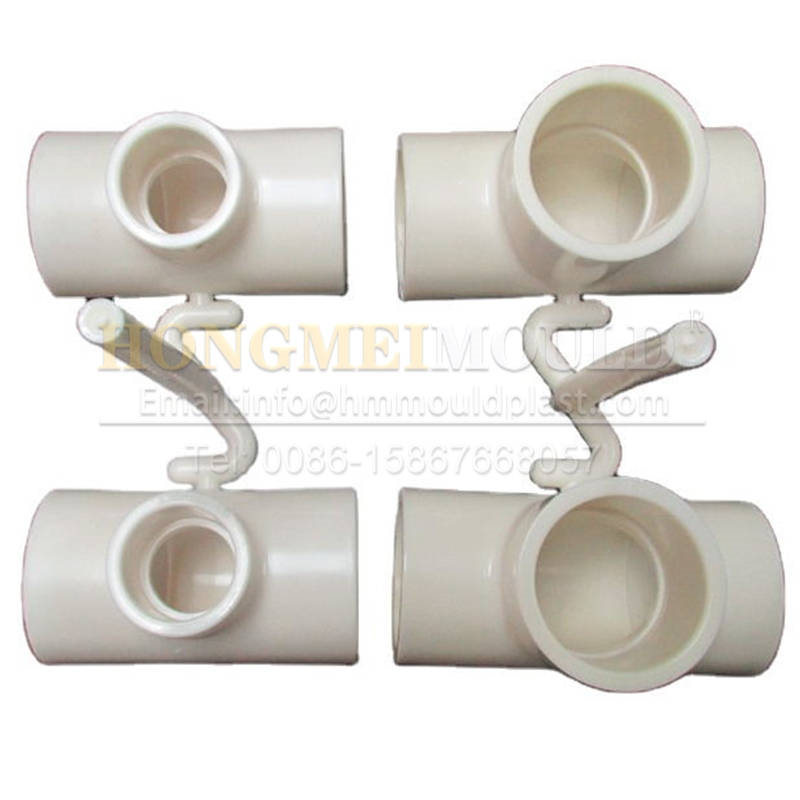

Üç Yollu Boru Kalıbı

Giriş

Hong Mei Kalıbı PVC Boru Quraşdırma Kalıbı, PPR Boru Quraşdırma Kalıbı, Boru Birgə Kalıbı, Üç Yönlü Boru Kalıbı, Dirsək Boru Kalıbı, Eğik Boru Fitinqləri Kalıbı, Düz Boru Fitinqləri və s.

Parametr (Spesifikasiya)

Xüsusiyyət və Tətbiq

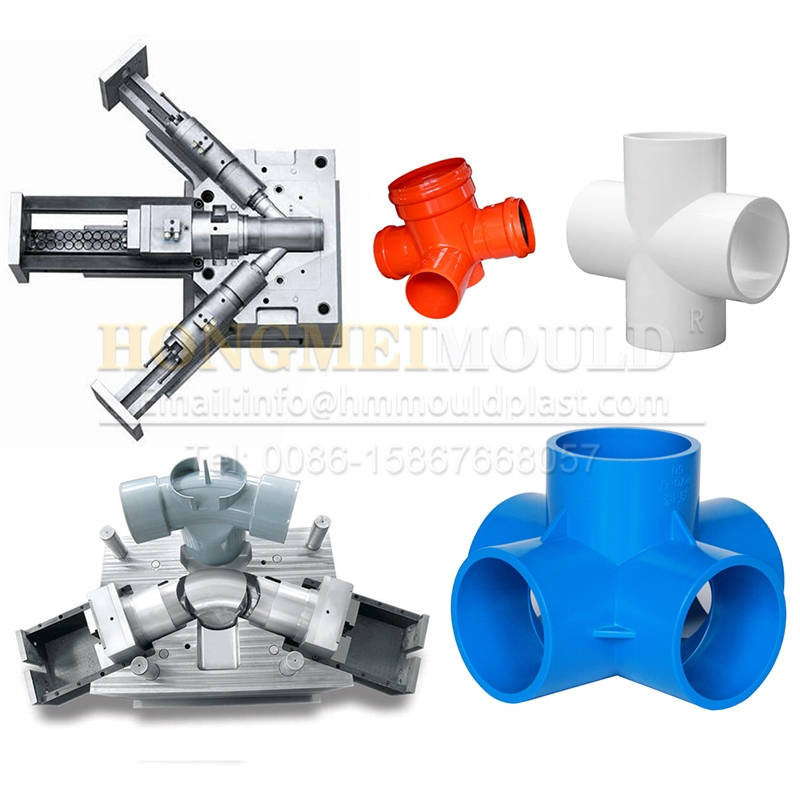

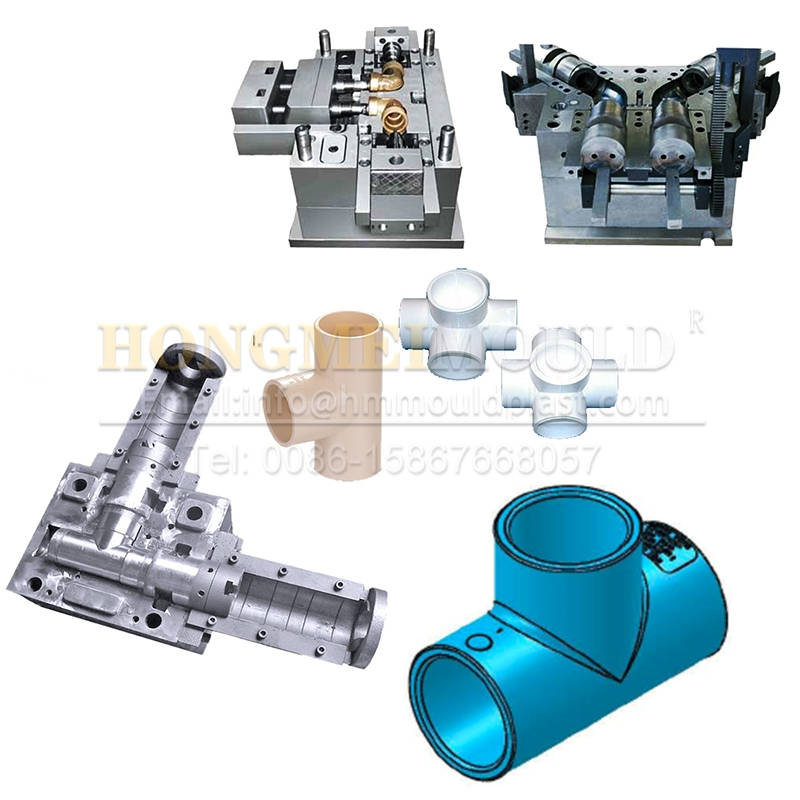

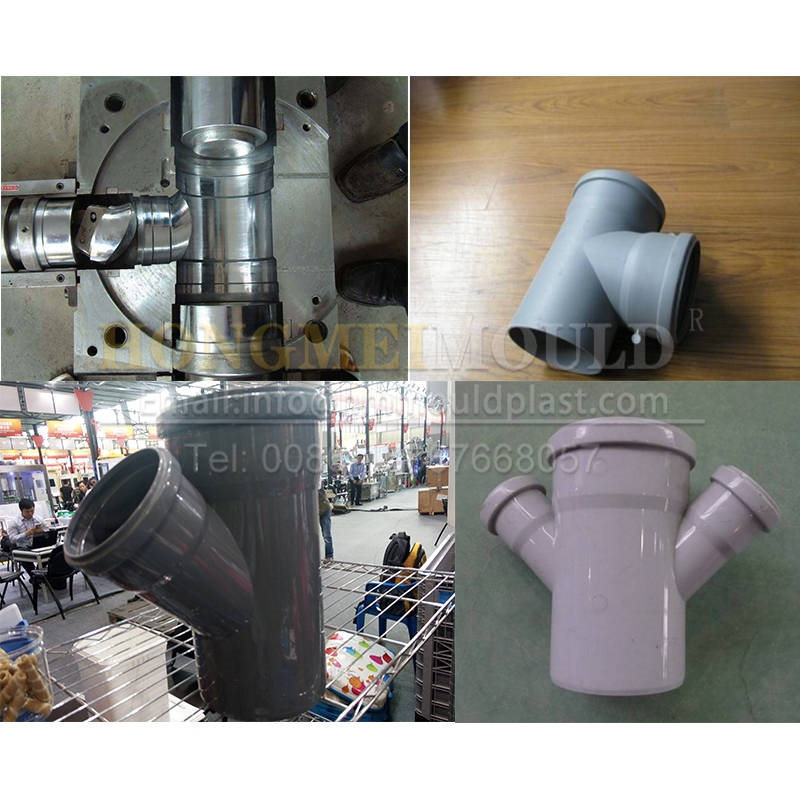

Üç Yollu Boru Kalıbı
Boru fitinqinin funksiyasına görə, boru fitinqi qəlibini aşağıdakı növlərə bölmək olar
1、 PVC boru fitinqləri üçün qəlib (yüksək və aşağı təzyiq, yəni su təchizatı və drenaj üçün)
1) Yüksək təzyiq sahəsi üçün CPVC boru fitinq forması
2) Drenaj üçün UPVC boru qəlibi
3) PVC məşəl üçün boru qəlibi (su təchizatı üçün əsas çəkmə sistemi)
4) Tel fitinq qəlibi, hər növ PVC boru fitinqləri divara naxışlıdır.
2, PPR boru fitinq forması (daxili su təchizatı sistemi, soyuq və isti su üçün)
3, PP boru fitinq qəlibi
1) Özək çəkmə sistemi olan PP və ya PPH məşəldə yandırıcı boru qəlibi
2) PP drenaj borusu fitinqləri üçün qəlib
3) Hamam üçün PPH hamam qəlibi.
4、 Bundan əlavə, xüsusi boru qəlibindən ABS, PA + GF, PPSU materialları
Peşəkar boru fitinqləri üçün qəlib istehsalçısı olaraq, biz qəlib strukturunun yeniliyinə can atırıq.

Hongmeimould dizaynı --- Çin Əla Üç Yollu Boru Kalıbı təchizatçısı

Kalıp həyatının əsası! Yaxşı qəlib strukturu dizaynı keyfiyyətli qəlib istehsalının əsas şərtidir. Bizim qəlib dizaynerləri və stilistlərimiz qəliblərin dizaynı və istehsalı üzrə 10 ildən çox peşəkar təcrübəyə malikdirlər və qəlib strukturunu və məhsul strukturunu bütün aspektlərdə təhlil edə bilərlər (o cümlədən: qəlib axınının təhlili, qəlibdən ayrılan yamac, məhsulun səthinin miniatürü, qapı sisteminin dizaynı, egzoz). sistem dizaynı, soyutma sisteminin dizaynı) Bu qəliblərin ən mühüm və asan problemləri qəlib strukturunun layihələndirilməsi zamanı dəfələrlə sınaqdan keçiriləcək.

müştərilərin modul tələblərinə cavab vermək üçün müştərilər üçün xüsusi incə qəlib quruluşu.

Kalıp müştərilərlə bölüşmək və müzakirə etmək üçün bilik və təcrübə təqdim edir, texnologiya ideyalarını irəli sürür, müştəri məhsulunun dizaynında iştirak edir, biz məhsulun strukturunun dizaynını, məhsulun qəlibinin hazırlanma qabiliyyətini, qəlib təsvirlərini və 3D-ni vaxtında müştərilərə ötürəcəyik, müştərilərə birbaşa baxış təqdim edəcəyik, inkişaf risklərindən qaçmaq üçün müştəriləri məhsul dizaynı fikirləri, qəlib istehsalı ideyaları və müştərilərlə çiyin-çiyinə məlumatlandırmaq.

Hongmeimould axını təhlili --- Çin Əla Üç Yollu Boru Kalıbı təchizatçısıdır

Hong Mei Mold Plastic, müştəri axınının təhlilini təmin edəcək və doldurma prosesinin, həlledici naqillərin, deformasiyanın və digər kalıp dizaynının əsas detallarını yoxlamaq üçün simulyasiya proqramından istifadə edəcəkdir. Bu xüsusiyyətlər T1-də müvəffəqiyyəti təmin etmək üçün layihənin ilkin mərhələsinin dəqiqliyini təmin etmək üçün kalıbın yüksək keyfiyyətini müəyyən edəcəkdir.

Kalıp Dizayn Mərkəzi-Layihə İdarəetmə--- Çin Əla Üç Yollu Boru Kalıbı təchizatçısı

Layihənin inkişafının bir çox mərhələlərində layihə işçiləri və texniki dizaynerlər müştərilərə ən mükəmməl həllər təqdim etmək və layihənin işlənib hazırlanması keyfiyyətinin müştəri tələblərini üstələməsini təmin etmək üçün layihənin idarə edilməsi metodlarına ciddi uyğun olaraq dizayn, inkişaf və istehsal məsələlərini müzakirə edirlər.

Hongmei Kalıbına qulluq --- Çin Əla Üç Yollu Boru Kalıbı təchizatçısı

Kalıba qulluq qəlibə qulluqdan daha vacibdir, qəlib nə qədər çox dəfə təmir edilsə, ömrü bir o qədər qısalır; və qəlibə qulluq nə qədər yaxşı olarsa, onun xidmət müddəti bir o qədər uzun olur. Kalıp baxımı əsasən üç nöqtəyə bölünür: 1. Gündəlik qulluq: yüksük, sıra mövqeyi, bələdçi sütun, bələdçi qol yağı, qəlib səthinin təmizlənməsi, su drenajı kimi hər cür hərəkət edən hissələr, bu qəlib istehsalının gündəlik baxımıdır.

2. Daimi texniki qulluq: müntəzəm texniki qulluq işlənmiş yivin təmizlənməsini, yanan qara vəziyyətə işlənmiş qazın əlavə edilməsini və zədələnmiş və köhnəlmiş hissələrin düzəldilməsini əhatə edir.

3. Görünüşün saxlanması: paslanmamaq üçün kalıbın kənarını rəngləyin. Kalıbı endirərkən, sabit və hərəkət edən qəlibə antipas yağı ilə örtülməlidir. Tozun boşluğa daxil olmasının qarşısını almaq üçün qəlib sıx bağlanmalıdır.

-nin saxlanması Üç Yollu Boru Kalıbı

Kalıbın saxlanması qəlibə qulluqdan daha vacibdir. Kalıbın saxlanması nə qədər çox olarsa, xidmət müddəti bir o qədər qısalır. Kalıbın saxlanması nə qədər yaxşı olarsa, onun xidmət müddəti bir o qədər uzun olar. Kalıba qulluq əsasən üç nöqtədən ibarətdir:

1. Gündəlik baxım: qəlib istehsalı zamanı hər gün saxlanmalı olan yüksük, sıra mövqeyi, bələdçi sütun, bələdçi koluna yanacaq doldurma, qəlib səthinin təmizlənməsi, suyun dibinin təmizlənməsi kimi hər cür hərəkət edən hissələr.

2. Dövri Baxım: Dövri Baxım, adi baxımla yanaşı, egzoz yuvasının təmizlənməsi, sıxılmış qazın yanmasının qara vəziyyətinə işlənmiş qazın əlavə edilməsi, zədələnmiş və aşınmış hissələrin təmiri və s. daxildir.

3. Görünüş Baxımı: Paslanmamaq üçün embrionun xarici tərəfini rəngləyin. Kalıbı endirərkən, fiksasiya edilmiş qəlibin üzərinə pas əleyhinə yağ çəkilməlidir. Kalıp qorunub saxlandıqda, tozun boşluğa daxil olmasının qarşısını almaq üçün sıx bağlanmalıdır.

Hongmei Kalıp poladı --- Çin Əla Üç Yollu Boru Kalıbıtəchizatçı

Xidmətimiz:

1: Tez cavab (1~10 ərzində cavab verin saat);

2: Tam keyfiyyətə nəzarət sistemi istehsalın hər mərhələsi;

3: Yaxşı keyfiyyətlə rəqabətli qiymət;

4: Qabaqcıl layihə izləmə sistemi, vaxtında çatdırılma (4 ~ 7 həftə);

5: İxracda zəngin təcrübələr xarici bazarlara qəliblər;

Kalıp poladı seçin, kalıbın ömrünü birbaşa müəyyənləşdirin! Məhsulların modul tələblərinə uyğun olaraq, hər bir müştəri üçün sərfəli qəlib materialları seçirik. Məhsul tələblərinə cavab vermək əsasında biz müştərilər üçün lazımsız xərc itkisini də azalda bilərik.

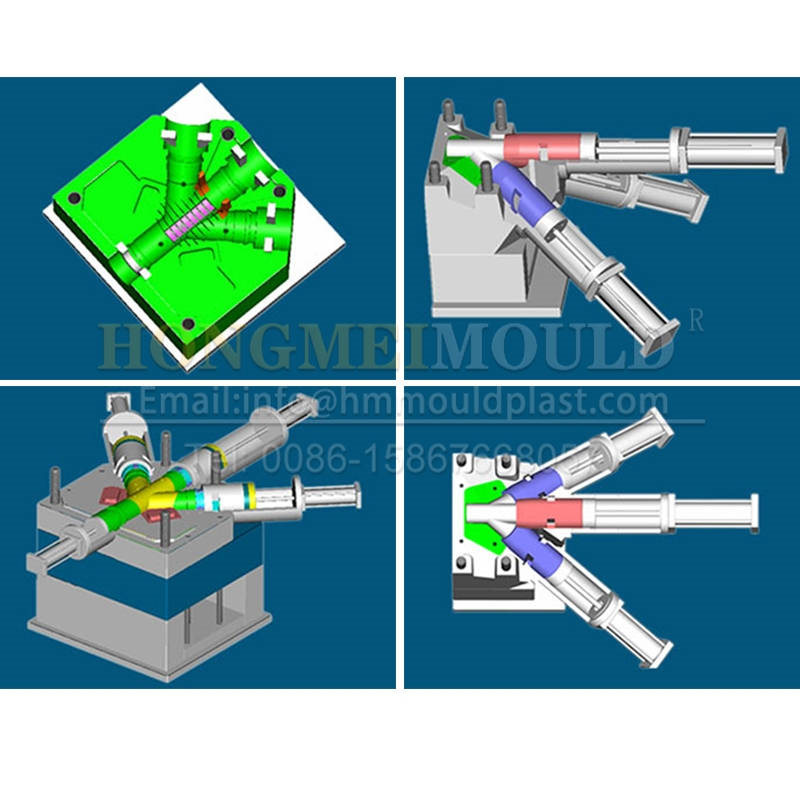

Kalıp dizaynı nümayişi

bizə hansı məlumatı deyəcəksiniz?

Dizayna ehtiyacınız olan yeni məhsullarınız varsa, fikrinizi bizə bildirin:

-məhsul nədir

-məhsulun funksiyası

-illik miqdar

-məhsul üçün hər hansı tələb

- CAD faylınızı göndərin (varsa)

Kalıp prosesi qəlib nümayişi

Kalıp Dizayn Mərkəzi-Layihənin İdarə Edilməsi

Layihənin inkişafının bir çox mərhələlərində layihə işçiləri və texniki dizaynerlər müştərilərə ən mükəmməl sxemi təqdim etmək və layihənin işlənib hazırlanması keyfiyyətinin müştəri tələblərini üstələməsini təmin etmək üçün dizayn, inkişaf və istehsalı müzakirə etmək üçün layihənin idarə edilməsi metoduna ciddi şəkildə əməl edirlər.

Keyfiyyətin yoxlanılması, keyfiyyəti təmin etmək üçün hissələrin alınması, emal edilməsi və sınaqdan keçirildikdən sonra keyfiyyətli personal tərəfindən həyata keçirilir.

Əsas yoxlama üsulları daxil olan yoxlama, onlayn yoxlama, off-line yoxlama, montaj yoxlaması və T1 yoxlamasıdır.

Kalıp Testi

Təfərrüatlar

Quraşdırma Bağlayıcı Kalıbı
Hong Mei yığıla bilən əsas sistem qəlibində, əyri əsas sistem üçün uyğun qəlibdə, həmçinin boşalma borusu və fitinq qəlibində qabaqcıldır. HongMei injection fitting birləşdirici qəlib həllərində 10-dan çox patentə malikdir, biz dişli sistemi və plastik saplı bağlayıcılar, dişli dişi birləşdirici və dişli kişi bağlayıcı qəliblər üçün dişli sistemi və motor açmaq sistemi ilə kompleks sökülməsi ilə məşhurdur.
Həmçinin, biz qəlib dəyişdirilə bilən qəlib dizaynından istifadə edirik, məsələn, PVC birləşdirici dirsək qəlibi və yoxlama qapısı olan dirsək qəlibi, plastik borular və çox istiqamətli PVC yığıla bilən əsas çəkmə sistemi həllində fitinq qəlibi. Sino, boru quraşdırma qəlibləri üçün kişi və dişi birləşdiricilərdə Upvc ipə malikdir və PVC, UPVC, PPR boru quraşdırma qəlibləri üçün tam avtomatik işləyə bilər.
Həmçinin, HongMei isti su üçün PPR materialı kimi uyğun qəliblər hazırlayır və s.
Hong Mei qəlib hazırlama sınağı üçün öz inyeksiya qəlibləmə maşınlarına malikdir və qəlib göndərilməzdən əvvəl uzunmüddətli uzunmüddətli simulyasiya verə bilər.

Kalıbın adı: Fitting birləşdirici qəlib
Məhsulun ölçüsü: φ25mm
Məhsulun təsviri: PPR Dirsək 90°
Kalıp boşluğu: 16 boşluq
Kalıbın Ölçüsü: 600X812X475mm
Uyğun maşın: 350 ton
Kalıbın əsas materialı: 718H
Kalıp Enjeksiyon Sistemi: Anole isti qaçış qurğusu
Kalıbın atılması sistemi: Ejektor sancağı
Kalıbın Dönüşü Müddəti: 75 Saniyə
Kalıbın işlədilməsi: 1M
Çatdırılma müddəti: 45 iş günü
Kalıp Xüsusiyyətləri: PVC, PPR boru fitinq bağlayıcı qəlibləri üçün xüsusi dizayn qəlibləmə həlləri. Yüksək keyfiyyətli ehtiyat hissələri və ejeksiyon komponentləri, sökülən hissələri və s.

Tələblər.

Kotirovka əsasında təklif olunacaq nümunələr və ya hissə rəsmləri və ya nümunə fotoşəkilləri.

Hongmei Mold Plastic co.,ltd qane edəcək həm qəlib keyfiyyətində, həm də qəlib qiymətində.

Biz möhkəm əməkdaşlıq gözləyirik səninlə.

Çatdırılma, Çatdırılma və Xidmət

Biz adətən qatlanan kreslo qəliblərini və maşın hissələrini müştərilərə görə dəniz/DHL/FedEx/TNT ilə çatdırırıq.

Kif haqqında daha çox məlumat əldə edin, lütfən, xanım Libby ilə məsləhətləşin: 15867668057. Sorğunuzu səbirsizliklə gözləyirik, biz sizə yüksək keyfiyyətli xidmət, uzun illər qəlib hazırlamaq təcrübəsi təqdim edəcəyik, tələblərə uyğun olaraq fərdiləşdirilə bilər, qəlib emalının fərdiləşdirilməsinə diqqət yetirin, şirkətimiz ətraflı qəlib baxımı və təmiri üçün istinad materialları dəsti təqdim edəcək, müştərilər məlumatlara uyğun olaraq qəlibi saxlaya bilərlər. Texniki problemlər varsa, bizimlə əlaqə saxlayın!

addım

1.R&D: Biz müştəri R&D-ni dəstəkləyirik. Lazım gələrsə, faylları hazırlayın və ya dizaynı təkmilləşdirin

2. Danışıqlar: Material, Keyfiyyət, Qiymət, Ödəniş şərtləri, Çatdırılma vaxtı və s.

3.Sifariş verin: Öz dizaynınıza uyğun olaraq və ya dizaynımızı siz seçirsiniz.

4. Kalıp: Müştərilərin kalıbı qurmaq istəyinə uyğun olaraq. Kalıbı hazırlamazdan əvvəl biz müştəriyə təsdiq üçün qəlib dizaynını göndəririk, çatdırılmadan əvvəl təsdiq üçün müştərilərə nümunələr və sınaq videoları göndəririk.

5. Nümunə çəkilişi: Əgər ilk nümunə müştərini qane etmirsə, biz qəlibi dəyişdiririk və müştəriləri qane edənə qədər.

6.Mağazada olan məhsullar: Əgər sizin miqdar anbarımızdan artıqdırsa, sizə çatdırılma müddətini təqdim edəcəyik.

7. Çatdırılma müddəti: Müştərinin tələbinə uyğun olaraq dəniz və ya hava yolu ilə çatdırılma.

Kalıp İstehsalat Mədəniyyəti və xidməti

HongMei Mould’s mold manufacturing culture is particular. We believes that if we do everything based on RESPONSIBILITY, all thing are well done. Thus, our Mold Manufacturing core culture is responsibility.

Hong MeiKalıbın çox vacib məqamları var və onların hamısı qəlib istehsalı zamanı yaxşı yerinə yetirilməlidir. Aksiyaya aşağıdakılar daxildir:

- Kalıp istehsalından əvvəl müştəridən sorğu.

Bu emal zamanı hər iki tərəfin kommunikatorları qiymət və texniki nöqtələrin alıcının tələblərinə cavab verdiyinə əmin olmaq üçün düzgün məlumat və ya spesifikasiya təklif etməlidirlər.

-İstehsal zamanı dizayner qəlib dizaynını hazırlamaq üçün məsuliyyət daşımalıdır. Bu məsuliyyət həm müştəri, həm də şirkət qarşısındadır, o, müştərinin bu qəlibdən necə istifadə etdiyini, qəlibi uzun ömürlü alətə necə dizayn etməyi, Kalıp İstehsalı zamanı alətlə işləməyi asanlaşdırmaq üçün müvafiq komponentləri necə dizayn etməyi və daha yüksək dəqiqliyi nəzərə almalıdır. Bu mülahizələri yalnız məsul şəxs edə bilərHong MeiKalıp, qəlib dizaynı üçün ciddi QC-yə malikdir.

- Kalıp istehsalı zamanı qəlib komponentlərinin emalı.

Güclü məsuliyyətləri olan maşın operatorları, sonra qəlib komponentləri təsvirlərə dözümlülük tələblərinə cavab vermək üçün kifayət qədər dəqiq ola bilər. Burada məsuliyyətlər ehtiyatlı polad quraşdırılması, ciddi emal prosesi və emal zamanı və emaldan sonra ciddi ölçü nəzarəti ilə göstərilir. Əks halda, səhvlər növbəti emallara qədər uzanacaq. Bu, kalıbın daşınmasında dəhşətli gecikmələrə səbəb olacaq.

-Emaldan sonra qəlib komponentlərinin ölçülərinə nəzarət. İstehsal zamanı boşluqlar, özəklər və digər qəlib komponentləri, emaldan sonra ciddi ölçü nəzarətinə ehtiyac duyurlar. CAM komandası bütün ölçülərin çertyojlara uyğun olduğundan əmin olmaq üçün məsuliyyət daşıyır.

Kalıp yığma emalatxanası, qəliblərin kütləvi istehsalının simulyasiya emalatxanası, bunların hamısı Kalıp İstehsalının uğurlu olduğuna və HongMei Kalıp standartına uyğun olaraq çatdırılan qəlibin yüksək keyfiyyətinə əmin olmaq üçün məsuliyyət daşımalıdırlar.

Hong Mei Kalıp məsuliyyətli Qatlanan Kreslo Kalıp istehsalçısıdır, bu saxlanılan Hongmei Kalıbı inkişaf etməyə davam edir vəHong Meikomandalar, müştərinin istəyini nəzərə alaraq, müştəri qarşısında ən böyük məsuliyyətləri öz üzərinə götürür, müştərinin ehtiyaclarını yerinə yetirir. Özümüz, ailəsi, təşkilatı və icması üçün məsuliyyət daşıyırıq.

Üç koordinatlı aşkarlama: Məhsul istehsal olunur və məhsulun keyfiyyətini təmin etmək üçün üç koordinatlı yoxlama qəbul edilir.

Tez-tez verilən suallar

A: HONGMEI PLASTIC MOULD-də kotirovka üçün hansı məlumat lazımdır?

1, Ölçüsü və ya 2D/3D dizaynı ilə nümunə foto

2, boşluq miqdarı

3, Qaçış növü, soyuq və ya isti

4, qəlib polad növü,

P20, 718, 2344, H13, S136, 2316 və s.

5, Enjeksiyon maşınının parametri və ya boşqab ölçüsü (bağlama çubuğu məsafəsi)

6: məhsulun qəlib dizaynı üçün 3 ~ 15 gün, depozit ödənişi və qəlib dizaynı təsdiq edildikdən sonra qəlib istehsalı üçün 15 ~ 60 gün

7:: HONGMEI qəlibində göndərmə növü

y Hava və ya Dəniz

8: HONGMEI MOLD-da zəmanət

Bir il zəmanət

9: Plastik qəlib əsas sistemi:

Şirkətimizin qəlib bazası standartı: LKM, DME, HASCO

Fayl formatını qəbul edə bilərik: 2D: DWG /. DXF /. PDF

3D: .igs / .step / .x_ t / .prt /.sldprt./.eprt./easm

Plastik qəlib bazası: DME, hasoco, Futaba, LKM

İsti qaçışçı: qəlib ustası, usta uc, husky, HASCO, DME, YUDO, INCOE, thermoplay

Hidravlik silindr: Parker, Taiyo, Staubli, Jufan

Standart hissələr: DME, HASCO, Misumi, progressive, Staubli, Daido, LKM

Dermatoqliflər: Mold-Tech, ys, Nihon
