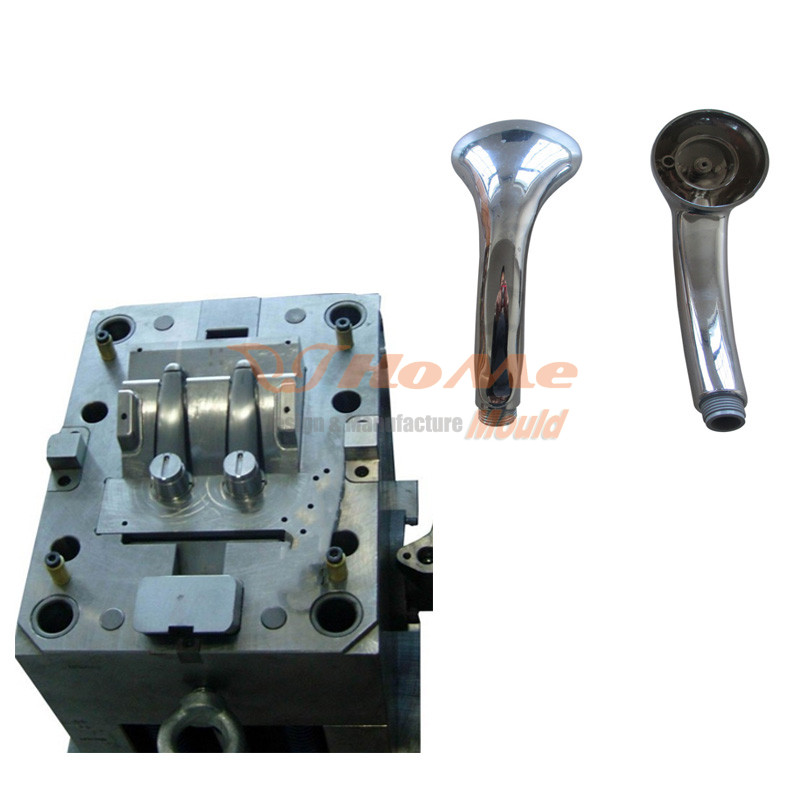

Duş Başlığı Plastik Tutacaq Hissəsinin Enjeksiyon Kalıbı

Duş Başlığı Plastik Sapı Hissəsi Enjeksiyon Kalıplama

Kalıplama spesifikasiyası

Kalıp poladı: 718

Əsas material: C50

Boşluq: 2

Kalıbın ölçüsü: 320*560*300mm

Kalıbın çəkisi: 530 kq

Xammal: ABS

T1: İlkin ödəniş alındıqdan sonra 45 gün

Müştərinin nümunəsi tərəfindən hazırlanmış forma.

Test etdiyimiz məhsulun rəngi ağdır, ehtiyacınız varsa daha çox paslanmayan polad kimi görünür, məhsulun səthində xrom edə bilərik.

Forma hissələrinin adi emal üsulları

Bir neçə əsas komponentdən başqa, enjeksiyon qəlibi bir çox başqa hissələrdən ibarətdir və hissələrin emalı qəlib istehsalının böyük hissəsini tutur. Ümumiyyətlə, mexaniki emal, xüsusi emal, səth emal və istilik müalicəsi və s.

1) Kalıbın içindəki bütün hissələr metaldan hazırlanır, buna görə də rəsm tələblərinə uyğun olaraq paslanmayan poladı kəsmək üçün mexaniki emaldan istifadə etməliyik.

2) Kalıbın içindəki ən vacib hissə boşluqdur və ən çətin hissəsidir. Boşluq adətən əyri səthə malikdir və 3D ölçüsünün nəzarəti altında hazırlanır. Beləliklə, biz bəzi xüsusi emallardan istifadə etməliyik, məsələn, elektrik boşalma emal, elektroformasiya emalı, CNC emal və s.

3) Səthin işlənməsi kalıbı ölçməyin ən vacib üsullarından biridir, bəzi adi mexaniklər üçün buna nail olmaq çətindir, indi bəzi xüsusi səthi bitirmə üsullarından istifadə olunur: daşlama cilalama, sıxma cilalama cilalama, elektrokimyəvi cilalama, ultrasəs cilalama və atış piyləmə və s.

4) Kalıp minlərlə (bəziləri hətta milyonlara qədər) dəfə istifadə olunacaq və uzun müddət işləmək və yüksək təzyiq çoxlu aşınmaya səbəb olacaq. Beləliklə, bəzi hissələr üçün düzgün istilik müalicəsi olduqca zəruridir.

Kalıplama qızdırıcısının quruluşu və xüsusiyyətləri

İsti qaçışlar, plastik inyeksiya zamanı qaçış hissəsinin qızdırılması və əridilməsi ilə qırıntılar yaratmadan qəlibləmə üsuludur. İsti qaçışçılar üçün istilik və ya inyeksiya üsulu kimi müxtəlif növ strukturlar həyata keçirilmişdir. Əsas isti qaçış strukturları və onların xüsusiyyətləri aşağıdakılardır:

1. Açıq qapı quruluşu

- Başlıq temperaturunu sabit bir dəyərə nəzarət edir

- Quruluş sadədir və tərkib hissələrinin sayı azdır

- Temperatur nəzarəti üçün necə tələb olunduğunu bilmək

- Qapı hissəsi asanlıqla bərkiyə bilər

- Plastikdən asılı olaraq, darvazanın plastikində iplik asanlıqla baş verə bilər

2. On-off idarəetmə strukturu

- Enjeksiyon zamanı darvaza qızdırılır və enjeksiyonun sonunda darvaza soyumağa buraxılır.

- Quruluş nisbətən sadədir

- Temperatur nəzarəti sadədir

- Darvazanın möhürü yaxşıdır

- Xüsusi termocüt tələb olunur

3. İsti kənar qapı quruluşu

- Qapı hissəsi qəlibin açılması zamanı kəsilir

- Quruluş nisbətən sadədir

- Qapı asan sərtləşmir

- Heç bir gərginlik yaranmır

- Kalıp formasının tətbiqi ilə bağlı bəzi məhdudiyyətlər var

4. Valf qapısının quruluşu

- Qapının açılması və bağlanması klapan pinindən məcburi şəkildə idarə olunur

- Darvazanın möhürü mexaniki olduğu üçün qətidir

- Kalıplama şərtlərinə nəzarət etmək asandır

- Valf pininin açılması və bağlanması üçün bir mənbə tələb olunacaq

- Vana pininin sürüşməsinin saxlanmasını idarə etmək lazımdır

- Struktur mürəkkəbdir və hətta qəlib dizaynı üçün nə tələb olunduğunu bilir

- Qiymət yüksəkdir
