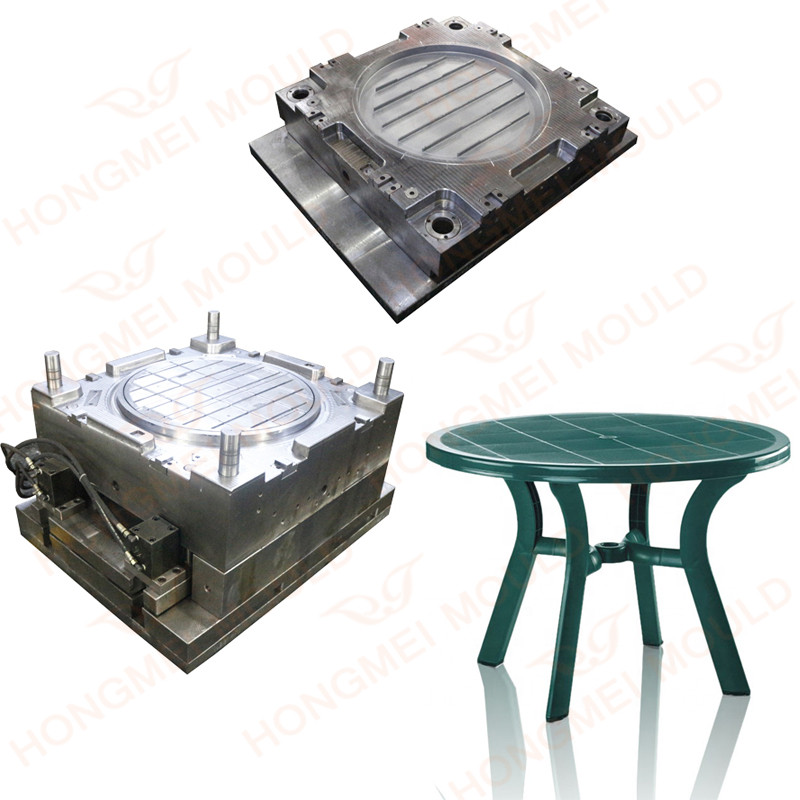

Dəyirmi bağ üçün Plastik Masa Kalıbı

Dəyirmi bağ Plastik Masa Kalıbı Xüsusiyyəti

Xammal: PP

 Kalıp poladı: 718

 Kalıp bazası: 45#

 Qaçışçı: isti qaçışçı böyük qapı

 Ejeksiyon: striptizçi

 Kalıp ömrü: 500.000 atış

 Çatdırılma tarixi: 75 iş günü

Hongmei şirkətimizin bu formanı hazırlaması prosesi

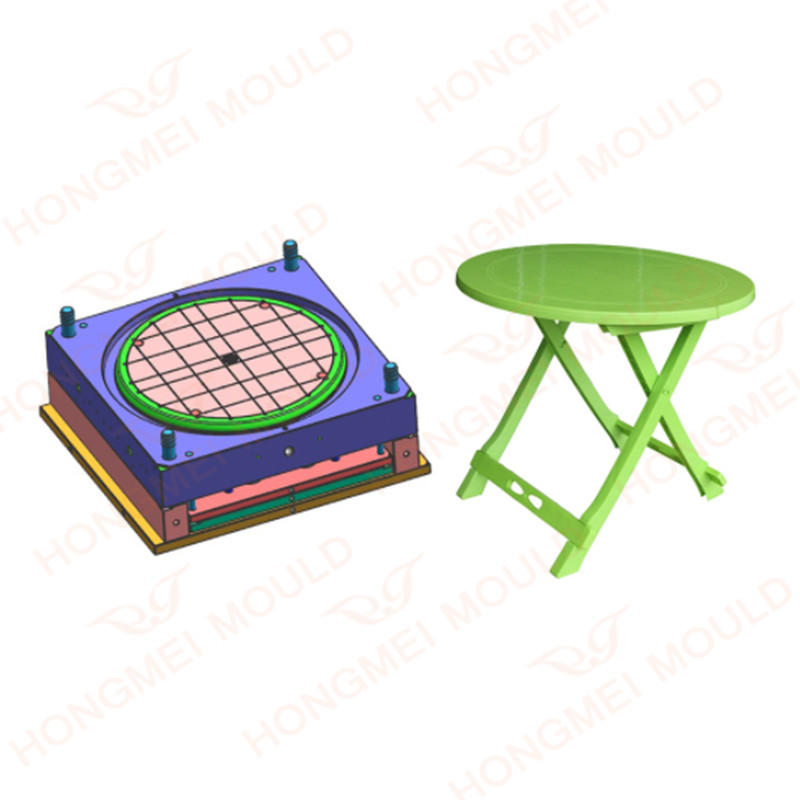

Hongmei Kalıp, adətən, məhsullarınıza uyğun olaraq qəliblər hazırlamaq üçün ən uyğun poladı seçəcəkdirDəyirmi bağ üçün Plastik Masa Kalıbı, şirkətimiz 500000 atış zəmanətli qəlib ömrü ilə 718 polad tövsiyə edəcəkdir. Kalıbın dizaynından əvvəl, məhsulun balansını aça biləcəyini yoxlamaq üçün təhlil edəcəyik. Ayaq kalıbı üçün, əsas hissəsini hərəkət etdirmək üçün bir yağ silindrindən istifadə etmək lazımdır, çünki içərisində ayaq məhsulu içi boşdur. Dəqiq alət avadanlığı və ciddi ölçü nəzarəti ilə sınaq nümunələrinin görünüşü və fitinqləri qəlib sınağından sonra yaxşıdır və biz qısa müddətdə kalıbı sizə göndərə bilərik. Şirkətimiz qaçış sisteminin və soyutma sisteminin dizaynına diqqət yetirir, müştərilərimizdən yaxşı rəy alan yaxşı isti qaçış markasından istifadə edirik, isti qaçış sistemi yaxşı doldurma aparacaq. Bundan əlavə, soyutma xətlərimiz ən böyük soyutma effektinə nail olmaq üçün məhsulun qəlibləmə mövqeyinə yaxın dizayn ediləcək. dizayn edəcəyikDəyirmi bağ üçün Plastik Masa Kalıbımaşın parametrinizə uyğunlaşdırmaq üçün. 3D qəlib dizaynını aça bilmirsinizsə, qəlib hesabatımız var, qəlib ölçüsünü, soyutma xəttinin diametrini və s. yoxlamaq üçün qəlib hesabatımıza baxa bilərsiniz.

Plastik dəyirmi masa qəlibinin dizayn prinsipi

1. Dizayn əsasları

* Ölçünün dəqiqliyi və onun nisbi ölçüsü

Xüsusi tələblərə və plastik məhsulların bütün məhsulun funksiyalarına görə onun xarici keyfiyyətini və xüsusi ölçüsünü müəyyən etmək üçün hansı növə aiddir: görünüşü keyfiyyət tələbləri daha yüksəkdir, ölçü dəqiqliyi tələbləri daha aşağı plastik məhsullardır, məsələn, oyuncaqlar; Funksional plastik məhsullar, ciddi ölçü tələbləri; Görünüş və ölçüdə ciddi tələb olunan kameralar kimi plastik məhsullar.

* Striptizatorun yamacının məqbul olub-olmaması

Kalıpdan sökülmə yamacı birbaşa plastik məmulatların sökülməsi və keyfiyyəti ilə, yəni inyeksiya prosesi, inyeksiyanın rəvan həyata keçirilə biləcəyi ilə bağlıdır; sökmə yamacı kifayətdir; ayırma və ya ayırma səthinin qəlibində plastik məhsullara meyl; görünüşün düzgünlüyünə və divar qalınlığının ölçüsünə təsir edəcəkmi; plastik məmulatların bir hissəsinin möhkəmliyinə təsir edib-etməyəcəyi.

2. Dizayn prosedurları

Plastik məmulatın çəkilməsi və bərk (bərk nümunə) təhlili və həzmi:

* Məhsulun həndəsəsi

* Ölçülər, dözümlülüklər və dizayn göstəriciləri

* Texniki tələblər

* Plastikin adı və markası

* Səth tələbləri

* Boşluğun sayı və boşluğun təşkili

* Məhsulun çəkisi və enjeksiyon maşınının enjeksiyon həcmi

* Məhsulun proqnozlaşdırılan sahəsi və enjeksiyon maşınının sıxma qüvvəsi

* Kalıbın ölçüsü və enjeksiyon maşınının quraşdırılması qəlibinin effektiv sahəsi (və ya enjeksiyon maşınının çəkmə çubuğu arasındakı məsafə)

* Məhsulun dəqiqliyi, rəngi

* Məhsulların yan şaft özəyi olub-olmaması və onların müalicə üsulları

Boşluğun sayı müəyyən edildi və sonra boşluğun düzülüşünə, boşluğun vəziyyətinin tənzimlənməsinə, boşluğun təşkilinəDəyirmi bağ üçün Plastik Masa Kalıbıölçüsü, qapı sisteminin dizaynı, qapı sisteminin balansı, özək çəkən sürüşmənin dizaynı) qurumlar, insert və nüvənin dizaynı, istilik mübadiləsi sisteminin dizaynı, bu problemlər və ayırma səthi və seçimi qapının yerləşdiyi yerə görə, xüsusi dizayn prosesində, daha mükəmməl dizayna nail olmaq üçün lazımi düzəlişlər etmək.

3. Ayrılma səthinin təyini

Görünüşünə təsir etmir. Məhsulların düzgünlüyünü təmin etmək, kalıbın emalı, xüsusən də boşluqların işlənməsi.

Bu, tökmə sisteminin, egzoz sisteminin və soyutma sisteminin dizaynı üçün əlverişlidir.

Kalıbın açılması (parçalanması, sökülməsi) üçün əlverişlidir ki, kalıp açılarkən məhsulların hərəkət edən kalıp tərəfində qalmasını təmin etsin.

Metal blokların təşkilini asanlaşdırın.

4. Tökmə sisteminin layihələndirilməsi

Tökmə sisteminin dizaynına əsas axın kanalının seçilməsi, qaçış bölməsinin forma və ölçüsünün təyin edilməsi, darvazanın yerinin seçimi, darvazanın forması və qapı bölməsinin ölçüsünün müəyyən edilməsi daxildir.

Qapı sistemini layihələndirərkən əvvəlcə qapının yeri seçilir.

Qapının yeri seçimi məhsulun qəlibləmə keyfiyyəti və inyeksiyanın hamar prosesi ilə birbaşa bağlıdır. Qapı yeri seçimi aşağıdakı prinsiplərə uyğun olmalıdır:

* Qapının yeri asanlaşdırmaq üçün mümkün qədər ayrılıq səthində seçilməlidir Dəyirmi bağ üçün Plastik Masa Kalıbı darvazanın təmizlənməsinin işlənməsi və istifadəsi

* Darvazanın mövqeyi ilə boşluğun hər bir hissəsi arasındakı məsafə mümkün qədər ardıcıl olmalıdır və alətin axını ən qısa olmalıdır.

* Darvazanın yeri plastikin hamar plastik axını asanlaşdırmaq üçün boşluğa, geniş, qalın divar hissələrindəki boşluğa plastik axını təmin etməlidir.

* Qapı mövqeyi plastik hissələrin ən qalın hissəsində açılmalıdır

* Boşluqdan aşağı axan zaman plastikin boşluğun bütün hissələrinə mümkün qədər tez axması üçün plastikin boşluq divarına, nüvəyə və ya insertə birbaşa vurulmasından çəkinin və nüvənin və ya insertin deformasiyasından qaçın.

* Qaynaq izləri çıxaran məhsullardan qaçınmağa çalışın və ya məhsulda qaynaq işarələrinin vacib olmayan hissələrini edin;

Qapının mövqeyi və plastik axınının istiqaməti plastik axınının boşluğa paralel istiqaməti boyunca vahid daxilolma və boşluqda qazın boşaldılmasına şərait yaratmalıdır.

* Qapı, məhsulun görünüşünə mümkün qədər təsir etmədən ən asan çıxarılan hissəsinə yerləşdirilməlidir.

5. Egzoz sisteminin layihələndirilməsi

Egzoz sistemi məhsulların formalaşma keyfiyyətinin təmin edilməsində mühüm rol oynayır.

Egzoz yuvasından istifadə edərək, egzoz yuvası ümumiyyətlə sonunda boşluğun doldurulduğu hissədə yerləşir. Egzoz yuvasının dərinliyi müxtəlif plastiklərə görə dəyişir və əsasən flanşsız plastik tərəfindən icazə verilən maksimum boşluq ilə müəyyən edilir, məsələn, ABS0.04 0,02 mm gips və 0,02 poladdan aşağıdır.

Çıxartmaq üçün əsas daxiletmə təkan çubuğunun uyğun boşluğunu və ya xüsusi egzoz tıxacını istifadə edin; Bəzən vakuum deformasiyasının səbəb olduğu ejeksiyonda məhsulların qarşısını almaq üçün qaz pinini quraşdırmaq lazımdır; Bəzən anti-vakuum adsorbsiya komponentləri məhsulların və modulların vakuum adsorbsiyasının qarşısını almaq üçün nəzərdə tutulmuşdur.

6. Soyutma sisteminin layihələndirilməsi

Soyutma sisteminin dizaynı mürəkkəb işdir, burada soyutma effekti və soyutmanın vahidliyi və soyutma sisteminin ümumi quruluşa təsirini nəzərə almaq lazımdır.Dəyirmi bağ üçün Plastik Masa Kalıbı.

7. Daxil edin:

* Soyutma sisteminin təşkili və soyutma sisteminin xüsusi forması

* Soyutma sisteminin xüsusi yerinin və ölçüsünün müəyyən edilməsi

* Hərəkət edən qəlib və ya daxil soyutma kimi əsas hissələr

* Yan sürüşmələrin və yan nüvələrin soyudulması

* Soyutma elementlərinin dizaynı və soyutma standart elementlərinin seçilməsi

* Sızdırmazlıq strukturunun dizaynı

Kiçik MOQ ilə injection qəlibləmə məhsullarının kiçik sifarişlərini qəbul edin.

6 baş mühəndis, 5 dizayner və 50 təcrübəli varDəyirmi bağ üçün Plastik Masa Kalıbıişçilərin sifariş prosesinin mümkün qədər səmərəli şəkildə idarə olunmasını təmin etmək.

Dəqiq qəlib quruluşu, kalıbın dövriyyə müddətini qısaltmaq, kalıbın ömrünü uzatmaq ixtisaslı qəliblərin son hədəfimizdir.

Bizim səmərəli ünsiyyətimiz və işimiz müştərilərin tələblərinə cavab verə bilər və qazan-qazan ilə uzunmüddətli əməkdaşlığı inkişaf etdirir.

Hongmei həmişə etibarlı təchizatçınız ola bilər.

Mənimlə əlaqə saxlayın
