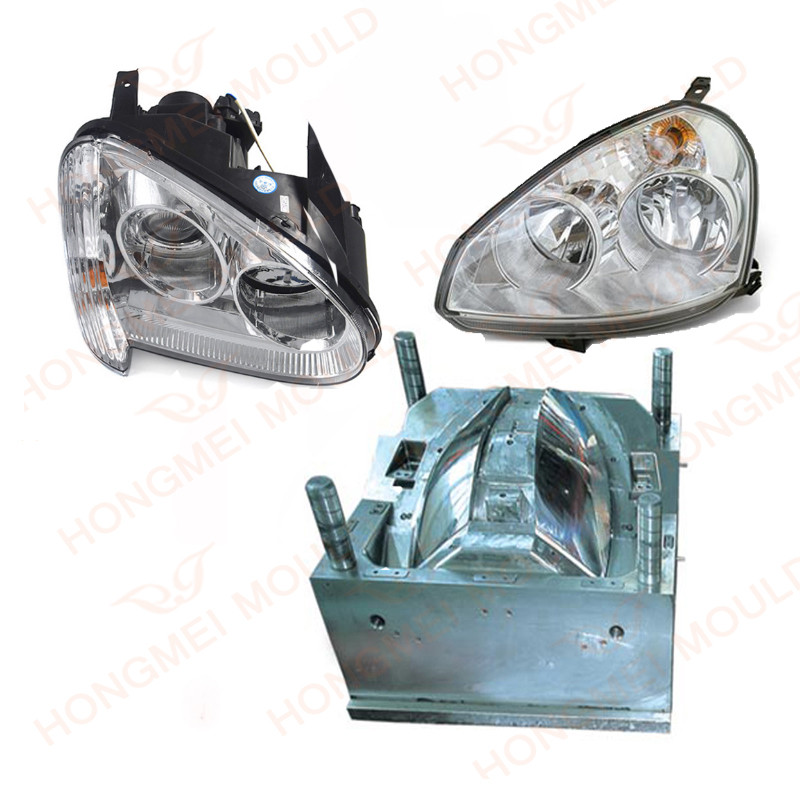

Avtomobil Lampası Qapağı Enjeksiyon Kalıbı

Avtomobil Lampası Qapağı Enjeksiyon Kalıbı

Plastik qəlib: Avtomobil Lampası Qapağı Enjeksiyon Kalıbı

Kalıp boşluğu: 1+1

İsti qaçış qurğusu: “HOTSET” qızdırıcı batareyaları ilə 4 damcı, ayrılmış temperatur tənzimləyicisi

Kalıp boşluğu poladı: DIN 1.2738

Kalıp nüvəsi polad: DIN 1.2312

Kalıp sürüşmə yeri: Nitridləmə ilə DIN 1.2738

Əsas daxiletmənin aktivləşdirilməsi: 4 Hidravlik Silindr

Plastik material: ABS

Döngü vaxtı: 40 Saniyə

Çatdırılma müddəti: 50 gün

İstənilən başqa tələbi bizimlə müzakirə edə bilərsiniz.

Avtomobil lampası təqdimatı

Ön və arxa lampaların əsas komponentləri bunlardır: sol və sağ linzalar, sol və sağ dekorativ çərçivələr, sağ və sol lampa qabıqları, sağ və sol güzgülər.

Avtomobil lampasının görünüşünə dair tələblər

1 . Optik Lens

 Məhsul şəffafdır, daxili tərəfi naxışlıdır, görünüş tələbi yüksəkdir

2 . Bəzək korpusu

Məhsulun görünüşü alüminizə olunur və bəzi yerləri dondurmaq lazımdır

3 . Lampanın qabığı
Daxili funksiyalar, qapaq delikləri, arxa qapaq delikləri və digər montaj tələbləri üçün məhsullar.

4 . Reflektor

Elektrokaplama məhsulları, yüngül paylanması, alüminium örtük görünüşü üçün ciddi tələblər var

Kalıp Dizayn Strukturu

Avtomobil yüngül qabıqlı plastik sabit qəlib fenomeninə riayət etmək asandır, lampa qabığının plastik sabit qəlib dizaynının qarşısının alınmasını həll etmək üçün:

* Kalıbın dizaynına başlamazdan əvvəl, plastik hissələrin böyük sıxma qüvvəsi olan ərazinin boşalma meylinin 3 dərəcədən çox və ya daha çox olub olmadığını yoxlayın və sabit qəlibin yapışmaması və zədələnməsinin qarşısını almaq üçün onu 5 dərəcədən çox dizayn etməyə çalışın. plastik hissələr.

* Tərs naxış, qəlibin asanlıqla yapışdırıldığı və möhürləmə qüvvəsinin böyük olduğu plastik hissələrin daxili tərəfində nəzərdə tutulmuşdur. İnvert nümunəsinin dərinliyi 0,5 ~ 1 mm-dir və invert nümunəsi plastik hissələrin yuvarlaq küncünün yaxınlığında hazırlanmışdır.

* Sıxma qüvvəsinin böyük olduğu qəliblənmiş hissələrin daxili tərəfində möhkəmləndirici çubuqlar düzəldin və ya itələyici çubuğun üzərində tərs çəngəl dizayn edin.

Soyuducu su kanalı "şaquli su borusu + meylli su borusu + yüksəldici su quyusu"nun birləşmiş formasını qəbul edir və soyutma sistemi üstünlük olaraq şaquli su borusunu qəbul edir. Sonrakı maili su borusudur, yalnız bundan sonra arakəsmə tipindən yaxşı istifadə edir.

Kombinə edilmiş soyutma kanalı bərabər şəkildə qurulmuşdur və boşluğa yaxındır, bu, böyük partiyalı və yüksək dəqiqliklə enjeksiyon qəlibi üçün uyğundur. Onun çatışmazlığı soyuducu su borusunun işlənməsi daha çətin olur.

Kalıp dizaynında, plastik hissələrin böyük tutma qüvvəsi olan sahə 5 dərəcədən çox kalıp yamacı ilə bağlıdır və hərəkət edən qəlib tərəfində 0,5 mm dərinlikdə tərs naxış nəzərdə tutulmuşdur.

Buna görə də, qəlibin çıxarılması və soyulması hamardır, mexanizm rəvan hərəkət edir, qəlib təhlükəsiz, sabit və etibarlıdır və qəlib sabit qəlib fenomeninə əməl etmir, lampa qabığının plastik hissələrinin sabit qəlibə yapışması problemini uğurla həll edir. Sınaq istehsalından sonra model yaxşı yükləmə effektinə və sabit ölçüyə malikdir.

Hongmei Kalıp Şirkətinin Üstünlüyü
- Pulsuz Dizayn: Hissə dizaynı və qəlib dizaynı daxil olmaqla
- Xidmət: 24 saat onlayn xidmət
- Avadanlıqlar: Beş oxlu yüksək sürətli freze maşınları
Üç oxlu yüksək sürətli freze maşınları
CNC freze maşınları
Dərin qazma maşınları
Böyük miqyaslı freze maşınları
CNC oyma maşınları
Elektrik qığılcımları (EDM)
tel kəsici
